Projekt
Sanierung der Heizungs- und Lufttechnischen Anlagen in der Gutenberghalle
Riederich, Hegwiesenstr. 27, 72585 Riederich.
Zuwendungsgeber
Das diesem Bericht zugrundeliegende Vorhaben wurde mit Mitteln des
Bundesministeriums für Umwelt, Naturschutz und Reaktorsicherheit unter dem
Förderkennzeichen 03KS0775 gefördert. Die Verantwortung für den Inhalt dieser
Verpflichtung liegt beim Autor.
www.mbu.de
www.fz-juelich.de
Die Gemeinde Riederich wird fachtechnisch bei der Planung und Realisierung
durch das Ingenieurbüro Eugen Fromm, Planungsbüro, Kirchfeldstr. 16, 72138
Kirchentellinsfurt betreut.
Projektpartner
Projektträger Jülich
Förderkennzeichen
03KS0775
Kosten der Maßnahme
350.000 €
Zuwendungssumme
55.930 €
Laufzeit
01.08.2009 bis voraussichtlich 31.10.2009
- Vorhabensbeschreibung -
Vorhabensziel
Es ist vorgesehen, die Lufttechnischen Anlagen und das Heizungssystem in der
Gutenberghalle unter energetischen Gesichtspunkten zu sanieren. Zum Einsatz
kommen hocheffiziente Anlagen mit Wärmerückgewinnung und bedarfsgesteuerter
Regeltechnik. Ziel der Sanierungsarbeiten ist eine wesentliche Reduzierung des
Energieeinsatzes im Bereich Wärme und Strom.
Arbeitsplanung
Es ist vorgesehen, die gesamte Gerätetechnik im Bereich der Lufttechnischen
Anlagen einschl. der dazu gehörenden Regeltechnik zu erneuern. Die
Luftleistungen der Anlagen und somit die Stromaufnahme der Ventilatoren werden
wesentlich reduziert. Im Bereich der Nebenräume werden bisher getrennte Anlagen
zusammengefasst bzw. optimiert. Zum Einsatz kommen Aggregate mit Regenerativer
bzw. Rekuperativer Wärmerückgewinnung mit einem Wirkungsgrad von 91 % bzw. 82 %.
Die Regelung und Steuerung der Anlagen erfolgt über eine CO2-Regelung ( Halle
und Bühne ) bzw. über Anwesenheitssensoren in den Duschräumen. Die Beheizung der
Sporthalle erfolgt zukünftig über eine energiesparende Deckenstrahlungsheizung
und nicht mehr wie bisher über Lufttechnische Anlage.
Geplante Ergebnisverwertung
Nach Durchführung der Sanierungsmaßnahmen kann davon ausgegangen werden, dass
der Energieeinsatz an Wärme und Strom um ca. 30 % gegenüber dem bisherigen
Verbrauch gesenkt werden kann. Zur Überwachung und Dokumentation des
Energieverbrauchs ist der Einbau der entsprechenden Messeinrichtungen
vorgesehen.
Beschreibung Raumlufttechnische Anlage Sporthalle
Bei dem Bauvorhaben handelt es sich um eine bestehende Sport- und
Mehrzweckhalle mit einer Nutzfläche von ca. 2.170 m². Die Nutzung erfolgt
schwerpunktmäßig durch die angrenzende Schule.
Die Sporthalle wird bisher über 2 getrennte Anlagen ( großes und kleines
Hallenteil ) be- und entlüftet. Die Anlagen dienen gleichzeitig auch zur
Beheizung der Halle. Eine Wärmerückgewinnung ist nicht vorhanden. Die
Vorhandenen Gerät befinden sich auf dem Hallendach in so genannten Einhausungen.
Die bestehenden Anlagen werden stillgelegt und demontiert. Die Versorgung der

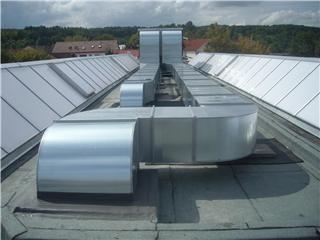

Hallenteile erfolgt zukünftig über ein gemeinsames Gerät in wetterfester
Ausführung, welches auf dem Hallendach frei aufgestellt wird. Im Zuge der
Geräterneuerung wird die Luftleistung von bisher insgesamt 24.000 m³/h auf
15.000 m³/h reduziert. Das Gerät ist mit einer regenerativen Wärmerückgewinnung
mit einem Wirkungsgrad von 91 % ausgerüstet.
Die Beheizung der Sporthalle erfolgt nach Durchführung der
Sanierungsmaßnahmen vorwiegend über die neu zu realisierende
Deckenstrahlungsheizung. Mit diesem System werden die Energiekosten wesentlich
reduziert. Die Lüftungsanlage wird zukünftig nur noch bei Veranstaltungen sowie
bei Bedarf zur regelmäßigen Lufterneuerung eingesetzt.
Vergleich - Vor der Maßnahme ( Ist-Zustand ) -
Nach der Maßnahme
Status /
Komponente
Vor der
Maßnahme
Nach der Maßnahme
__________________________________________________________________________
Art der
Lüftungsanlage
Zuluft- / Abluftanlage für
Zuluft- / Abluftanlage mit
Heizung + Be-
und
Wärmerückgewinnung nur
Entlüftung
für Be- und Entlüftung
Anzahl + Art der
Ventilatoren
4 - Radialventilatoren
2 -
Ventilatoren Direktan-
trieb + Frequenzumformer
Norm-Volumenstrom
24.000
m³/h
15.000 m³/h
Elektrische Aufnahmeleistungen
der
Ventilatoren
19,40
kW
9,53 kW
Ventilatorwirkungsgrad
55
%
72 – 73 %
Art der
Volumenstromregelung
Polumschaltung -
Automatische
Drehzahl-
manuell
Regelung über FU
Erfassung der Raumluft-
Qualität /
Sensoren
nicht
vorhanden
CO2-Sensoren
Art der
Wärmerückgewinnung
nicht
vorhanden
Regenerativ Wirkungsgrad
91 %
Nutzung der freien Nachtkühlung nicht
möglich mit
der mit
neuer Regeltechnik
vorh.
Regeltechnik
vorgesehen
Beschreibung Raumlufttechnische Anlage Duschräume / Bühne /
Kraftsportraum
Die Bereiche Duschräume / Bühne / Kraftsportraum werden bisher über 2
getrennte Zu- und Abluftgeräte be- und entlüftet. Das Gerät Duschräume besitzt
eine WRG-Anlage mit schlechtem Wirkungsgrad, das Gerät Bühne / Kraftsport
besitzt keine WRG-Anlage.
Die oben aufgeführten Raumgruppen werden zukünftig über ein gemeinsames
Aggregat mit Rekuperativer Wärmerückgewinnung ( Wirkungsgrad 82 % ) be- und
entlüftet. Unter dem Gesichtspunkt der geringen Gleichzeitigkeit in Bezug auf
die Betriebszeiten und der Benutzung wird das Zuluftvolumen auf die
Mindestluftmenge von 2.800 m³/h gegenüber bisher 6.300 m³/h reduziert. Das Gerät
wird nur auf Anforderung der jeweiligen Räume in Betrieb genommen. Mit dieser
Konzeption wird ein möglichst wirtschaftlicher Betrieb erreicht.
Die Aufstellung des Aggregates mit WRG erfolgt im Technikraum im Bereich der
bisherigen Gerätetechnik. Entsprechende Änderungen am bestehenden Kanalsystem
sind erforderlich. Die Regel- und Schaltanlage wird komplett erneuert und den
neuen Gegebenheiten angepasst.
Für die Regelung und Steuerung der Anlage ist eine Zonenregelung zur
Versorgung der jeweiligen Räume vorgesehen. Drehzahlregelung der Ventilatoren
über Anwesenheitsfühler in den Duschräumen bzw. über CO2-Sensoren im Bereich der
Bühne.
Vergleich - Vor der Maßnahme ( Ist-Zustand ) -
Nach der Maßnahme
Status /
Komponente
Vor der
Maßnahme
Nach der Maßnahme
________________________________________________________________________
Art der
Lüftungsanlage
Zuluft- / Abluftanlage ohne Zuluft- / Abluftanlage
mit
Wärmerückgewinnung mit
Wärmerückgewinnung
Anzahl + Art der
Ventilatoren
4 - Radialventilatoren
2 -
Ventilatoren mit Direkt-
Antrieb + FU
Norm-Volumenstrom
6.300
m³/h
2.800 m³/h
Elektrische Aufnahmeleistung
der
Ventilatoren
6,60
kW
1,90 kW
Ventilatorwirkungsgrad
55
%
73 %
Art der Volumenstromregelung
Polumschaltung
–
Automatische Drehzahl-
manuell
Regelung über FU
Erfassung der
Raumluft-
nicht
vorhanden
CO2-Sensoren bzw.
Qualität /
Sensoren
Anwesenheitssensoren
Art der
Wärmerückgewinnung
Kreislaufverbund
bzw. Rekuperativ –
Wirkungs-
Nicht
vorhanden
grad 82 %
Nutzung der freien Nachtkühlung nicht möglich
mit der
mit neuer Regeltechnik
vorh.
Regeltechnik
vorgesehen
